變頻洗碗機無刷驅動器方案
來源：深圳市鑫海文科技有限公司|發布時間：2020-12-23 19:39
一：簡介
鑫海文變頻洗碗機驅動方案
目前變頻洗碗機越來越成為市場主流方向，采用 BLDC 變頻洗碗機驅動方案有以下特點：
1、低能耗、低水耗、低噪聲
2、無級變速、噴灑均勻
3、變速洗滌、超快洗滌、脈沖洗滌
二：優點
鑫海文完全掌握了變頻控制核心技術，有效保證洗碗機機各項匹配達到最佳狀態，方案有以下的優點：
-
無感矢量 FOC 控制
-
控制精度高、順逆風啟動平滑、無電流無沖擊
-
開閉環切換無電流擾動，避免大電流導致 MOS 損壞
-
最優化成本方案
-
全面異常保護，過壓、欠壓、軟硬件過流、過功率、堵轉、缺相等完備的保護策略
三：應用范圍
主要針對于變頻洗碗機及相關水泵類產品應用。
四：BLDC 驅動演示板特性
-
含有電源轉換電路，直接接市電(AC220V/50Hz)使用
-
方案采用高性能MCU，軟件自主產權，確保產品的穩定性和可靠性
-
過載/欠壓/過壓/堵轉/電機短路等保護
4) 調速方式：串口通訊控制
5） 額定功率內，不同負載條件下恒速輸出

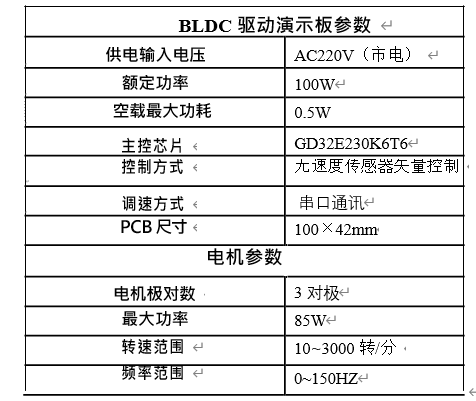

五：主要參數列表

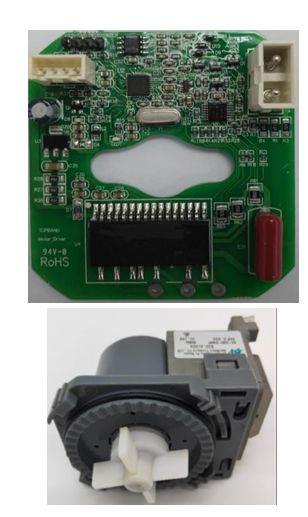

六：驅動板樣板及電機樣品
