| 供電電源 | 直流12V，±10% |
| 額定功率 | 最大100W（根據所選電機確定） |
| 額定轉速 | 根據所選電機確定 |
| 額定轉矩 | 根據所選電機確定 |
| 調速范圍 | 90RPM~額定轉速 |
| 絕緣電阻 | 常溫常壓下〉100MΩ |
| 絕緣強度 | 常溫常壓下1KV，1分鐘 |
| 冷卻方式 | 散熱器自然冷卻 | |
| 使用環境 | 場合 | 盡量避免粉塵、油污及腐蝕性氣體 |
| 溫度 | -10℃ ~ +65℃ | |
| 濕度 | <80%RH，無凝露，無結霜 | |
| 振動 | 5.9m/S㎡Max | |
| 保存溫度 | -20℃ ~ +65℃ | |
| 體積 | 118x75x35（mm） | |
| 重量 | 0.3Kg | |

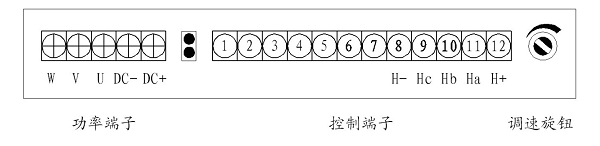

| 端子標記 | 端子定義 | |

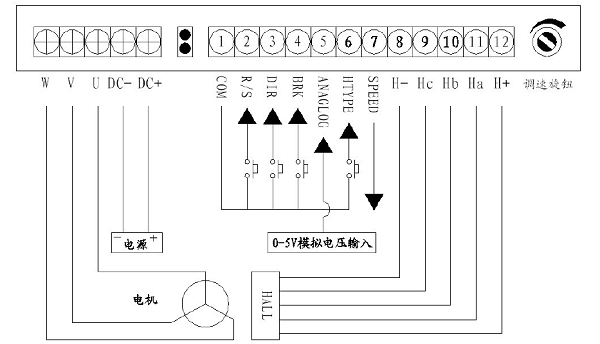

| 功率端子 | DC+、DC- | 接直流電源。DC+與正極相接，DC-與負極相接 |
| U、V、W | 端子的U、V、W與電機的U、V、W三相對應接注1 | |
| 霍爾信號 | H+、H- | 將該端子的H+和H-分別與電機霍爾的電源和地線連接。將Ha、Hb、Hc與電機的霍爾線一一對應連接 |
| Ha、Hb、Hc | ||
| 控制端子 | 1 | COM 信號接地端 |
| 2 | R/S電機啟停控制信號，與COM端口短接電機啟動，斷開電機自然停車 | |
| 3 | DIR 電機轉向控制信號，與COM端口短接電機反轉，斷開電機正轉注2 | |
| 4 | BRK制動停車信號，與COM端口短接電機制動停車注3 | |
| 5 | ANI外部模擬電壓調速輸入，默認輸入電壓0-5V注4 | |
| 6 | HTYPE霍爾有效電平選擇，與COM端口短接低電平有效，不接高電平有效注5 | |
| 7 | SPEED速度信號輸出接口注6 | |
| 指示燈 | 紅燈閃爍 | 電機故障 |
| 綠燈閃爍 | 電機待機 | |
| 交替閃爍 | 電機正常運行 | |
| 調速旋鈕 | 調節電機轉速 | 順時針旋轉電機速度增加，逆時針旋轉電機速度減小 |
